Balken

Geldig voor alle soorten balken :

Balken in voorraad: S235JR – EN 10025
Onbehandeld en gestraald met lasprimer op voorraad.
Overige kwaliteiten op aanvraag.
Op maat of in verstek gezaagd steeds mogelijk.
De vermelde draagvermogens in bijgevoegde tabellen zijn benaderingen, maar dienen steeds berekend te worden door een erkend studiebureel. Van Meerbeeck neemt geen verantwoordelijkheid voor de hier vermelde indicatieve draagvermogens.

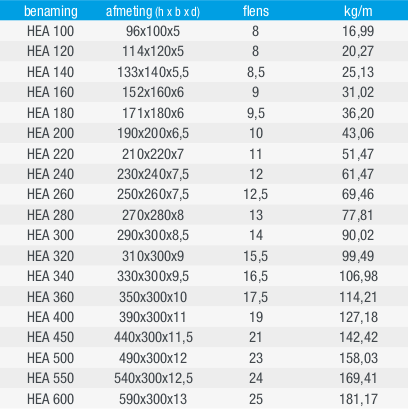

HEA

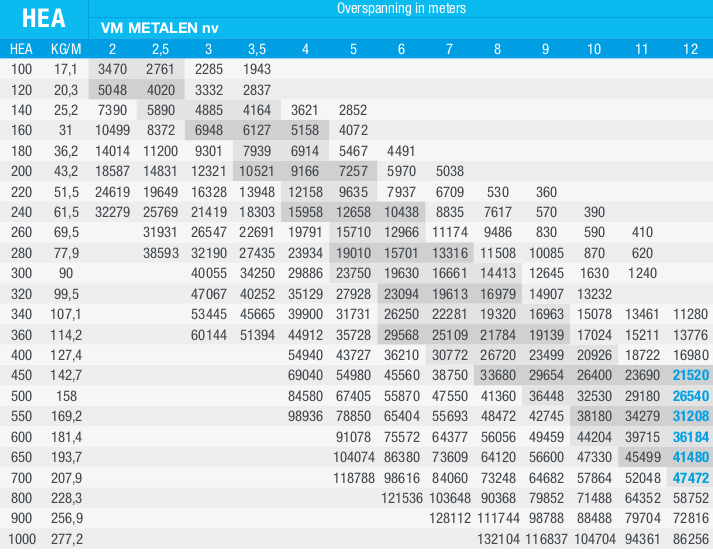

Draagvermogen HEA

Maximum toelaatbare gelijkmatig verdeelde belasting in kg
De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden,
rekening houdend met het eigen gewicht.
Maximum materiaalspanning 12kN/cm2
Max.doorbuiging = lengte/500
Max.doorbuiging = lengte/300

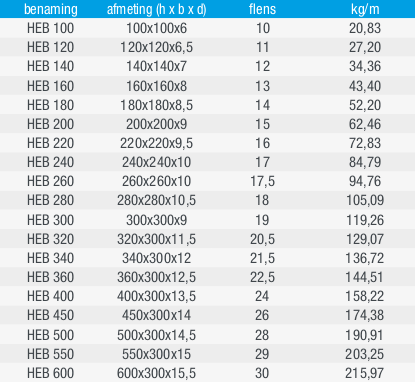

HEB

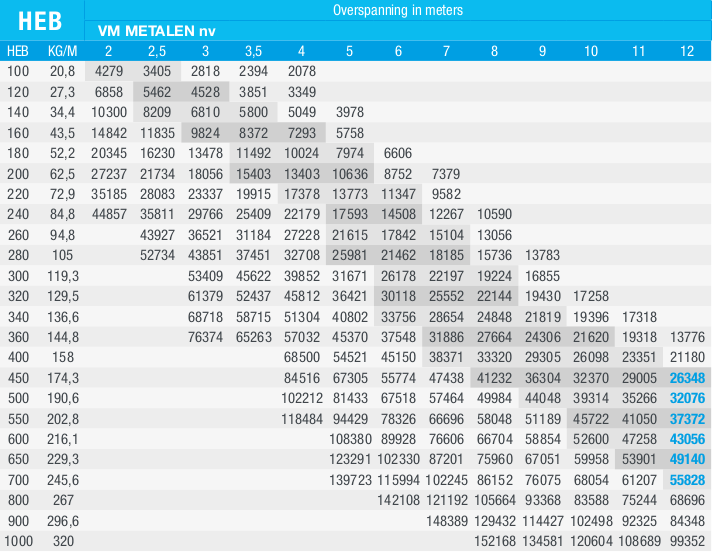

Draagvermogen HEB

Maximum toelaatbare gelijkmatig verdeelde belasting in kg
De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden,
rekening houdend met het eigen gewicht.
Maximum materiaalspanning 12kN/cm2
Max.doorbuiging = lengte/500
Max.doorbuiging = lengte/300

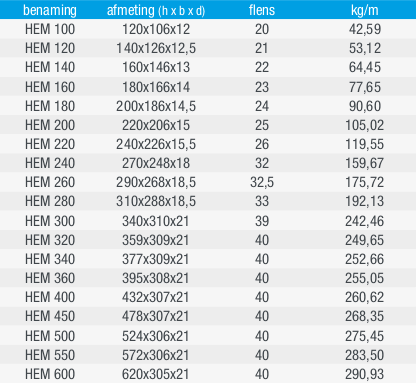

HEM

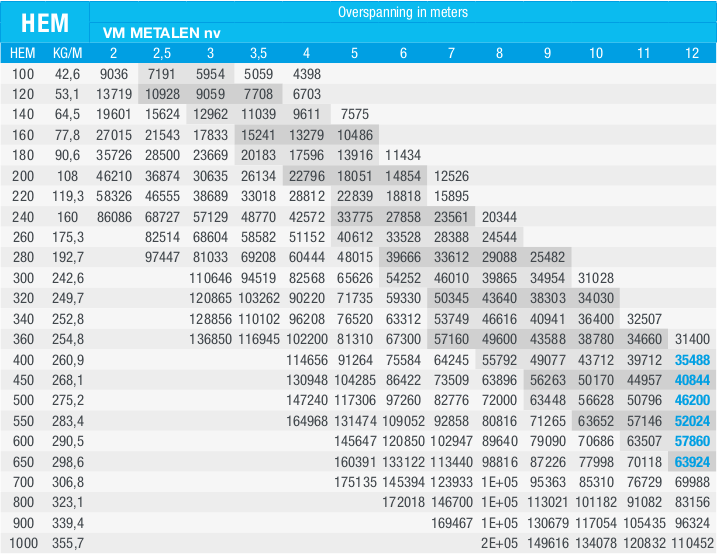

Draagvermogen HEM

Maximum toelaatbare gelijkmatig verdeelde belasting in kg
De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden,
rekening houdend met het eigen gewicht
Maximum materiaalspanning 12kN/cm2
Max.doorbuiging = lengte/500
Max.doorbuiging = lengte/300

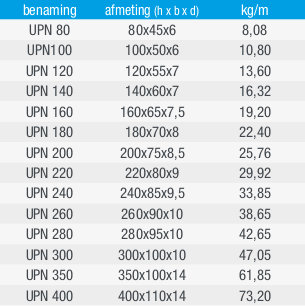

UPN

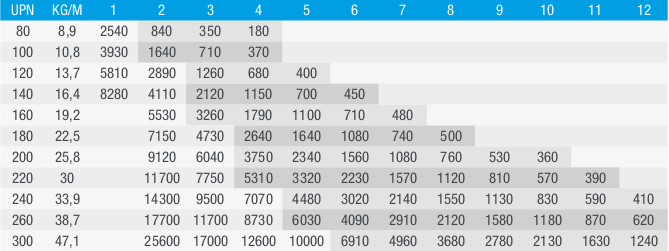

Draagvermogen UPN

Maximum toelaatbare gelijkmatig verdeelde belasting in kg
De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden,
rekening houdend met het eigen gewicht
Maximum materiaalspanning 12kN/cm2
Max.doorbuiging = lengte/500

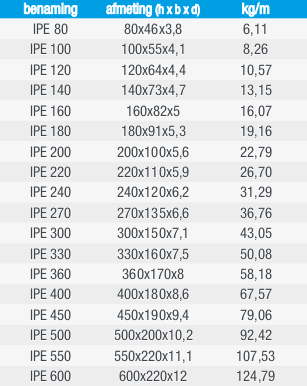

IPE

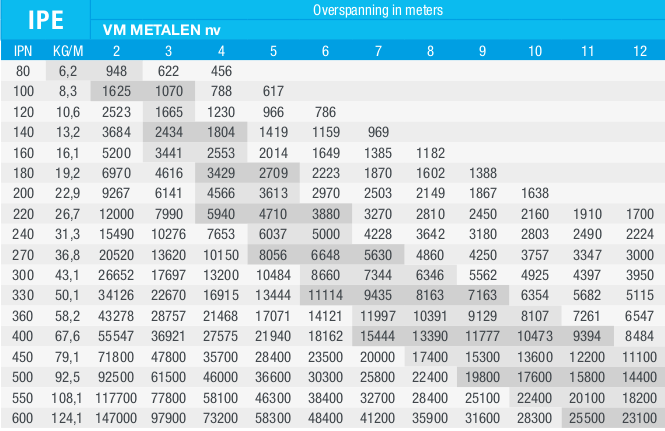

Draagvermogen IPE

Maximum toelaatbare gelijkmatig verdeelde belasting in kg
De cijfers gelden voor een balk, vrij opgelegd aan de uiteinden,
rekening houdend met het eigen gewicht
Maximum materiaalspanning 12kN/cm2
Max.doorbuiging = lengte/500
